综合管廊工业以太网组网应用

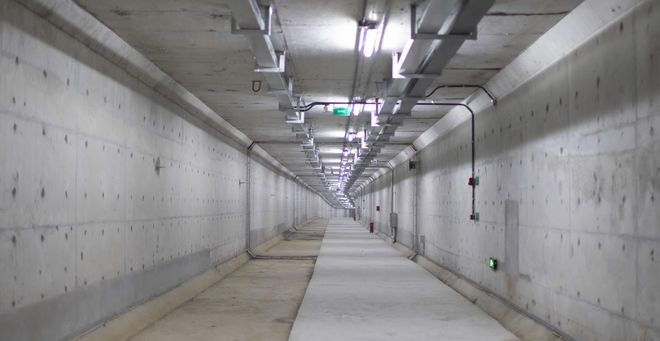

       综合管廊一般是在城市地下建造，将电力、通信、供水、热力、能源等市政公用管线，根据规划要求集中敷设在同一个构建物内，实施统一设计、施工、管理的市政公用隧道空间。综合管廊的常见监控对象包括：管廊内环境温、湿度，有害气体浓度，通风、水泵设备状态，集水坑液位，入侵检测，视频监控等。

      城市地下综合管廊监控系统是采用先进的计算机技术、通信技术、控制技术构建，对管廊各专业管线(电力电缆、给排水管、燃气管道)运行安全、管廊环境(有害气体、沧积水、温湿度、风机水泵、照明)安全及人员安全(出入口管理、人员定位、远程广播、应急通信)进行监控和管理，使地下管廓内设备的运行状态和管廊的环境状态一目了然，实现“自动化监控、智能化管理”。

       振道技术长期专注于工业数通产品研发与生产，针对于综合管廊特殊应用，从管理型百/千兆工业交换机、核心万兆交换机，到工业无线，我们提供一整套全面、详细的产品及应用方案。

综合管廊工业以太网组网应用

       综合管廊系统构造由：监控中心、通信传输、现场检测三部分组成，监控中心是整个网络的核心，它联系、协调、控制和管理各个子系统的工作，通信传输层由工业交换机和各网络传输设备组成。它负责对下层检测设备采集的数据提供接入并上传至监控中心，同时将监控中心下发的控制指令传送至现场的各个节点。 现场检测由网络摄像头、传感器、PLC组成，PLC负责统一采集管廊内的检测信号以及控制管廊内设备进单元，为了保证数据的有效传输我们采用工业以太环网组网，通过使用全干兆工业以太网交换机组成千兆光纤环网，实现干兆网络传输，千兆环网可以有效保证数据传输稳定性，当管廊中某个节点发生故障整个网络可以快速收敛恢复，恢复时间≤20ms。

综合管廊系统设备的要求

1、设备安全可靠，保证在地下管廊环境长时间稳定运行。

2、设备必需具备良好的耐高低温、防尘、防潮、防腐蚀。

3、具备丰富的QOS机制，保障综合管廊多应用业务正常传输。

4、满足综合管廊频视频监控应用，设备提供足够带宽和转发性。

5、提供可靠的冗余网络或光旁路保护网络，发生故障时快速恢复。

综合管廊通信项目需求分析

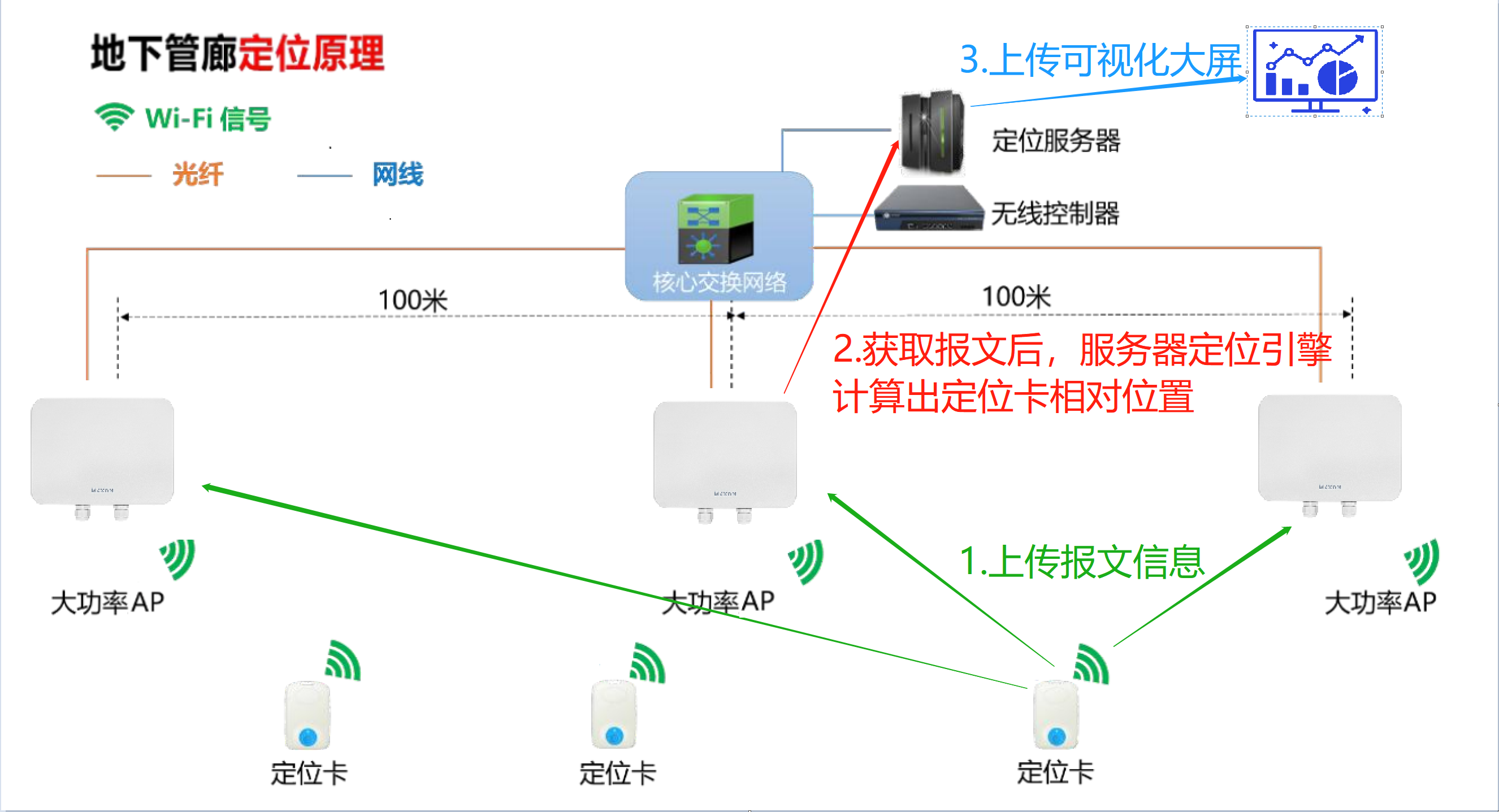

1.人员定位：人员定位，实时的显示所在位置区域，定位精度能达 15米。

2. 人员轨迹监控：实时记录移动轨迹，发生异常状况时，可以回放人员的移动轨迹。

3. 任务报警：指定任务及行走路线，当路线出现错误时，将提示报警。报警方式可以采用手机短信形式，或有标签震动报警。

4. 网络上传：数据上传。预留扩扩展功能通过定位器传输移动视频。

5. 用户管理：用户信息录入，权限设置。

6. 标签信息维护：标签可以分配给人员。

7. 人员轨迹监控：实时记录移动轨迹，发生异常状况时，可以回放人员的移动轨迹。

8. 区域报警：危险区域不同人员进入或离开可以报警。

9. 查询统计：相关操作日志、报警日志的维护与查询。对整个网络监控系统的信息进行统一处理，其中包括信息的设置、信息的记录、信息的转发及信息的查询等。

10. 系统管理：系统维护、日志查询、数据导入、数据导出、数据备份、数据上传等。

11. 无线对讲：对讲机通过无线网络接入进行无线对讲。
